TALEMA

Genaues und preiswertes Messen von AC-Strom mit den Stromwandlern Talema

Mit den Stromwandlern können Sie einfach und mit hinreichender Genauigkeit den Wechselstrom messen, zudem unter Wahrung eines hohen Sicherheitsniveaus dank galvanischer Trennung.

Dies ist ein 13.04.2012 veröffentlichter Archiv-Artikel. Manche Informationen sind unter Umständen nicht mehr aktuell und entsprechen nicht mehr dem neuesten Stand. Bitte kontaktieren Sie uns bei Interesse.

Allgemeine Messung des Wechselstroms, Überlast- und Kurzschlussschutz, Lastabfall- und Abschaltungserkennung und ähnliche Anwendungen erfordern einfache und zuverlässige Lösung. Stromwandler erfüllen diese Anforderungen und fügen weitere Vorteile wie galvanische Trennung, kein Eingriff in den Messkreis und günstiger Preis hinzu.

Wie wir wissen, basiert eine Methode zur Messung des Wechselstroms durch den Leiter auf der Verwendung des Stromtransformators. Das magnetische Wechselfeld um den Leiter, welches direkt proportional zum Strom durch den Leiter ist, induziert im Messtransformator eine Wechselspannung. Bei geeigneter Konstruktion und richtiger Belastung des Transformators ist die Ausgangsspannung direkt proportional zum Strom in der Messleitung. Der wohl größte Vorteil dieser Methode ist die Tatsache, dass der Messkreis von der Messleitung galvanisch getrennt ist und zugleich fügt der Transformator dem Messkreis weder zusätzliche Last zu noch beeinflusst er ihn in irgendeiner Weise. Wenn wir ins Detail gehen möchten, entnimmt der Transformator aus der Messleitung eine vernachlässigbare Energiemenge in einer Größe von einigen zehn mW/10A, welche in der Transformatorwicklung und der Belastung des Transformators verloren geht.

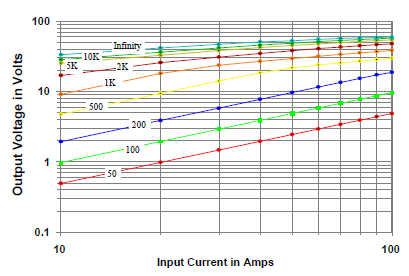

Jeder Stromtransformator ist für eine bestimmte Belastung konstruiert, d. h. bei einer bestimmten Belastung liefert er die genauesten Ergebnisse. Z. B. für Typ AC-1050 sind es 100 Ohm. In diesem Fall gilt das Übertragungsverhältnis 1000: 1, d. h. bei einem Strom von 10 A fließt in die Transformatorlast ein Strom von 10 mA. Das bedeutet, dass wir auf 100 Ohm Belastung eine Spannung von 1 V messen werden. Der Ausgang des Stromwandlers kann an ein Einbaumessinstrument, Digitalvoltmeter, Oszilloskop oder den Eingang des AD-Wandlers angeschlossen werden.

Die Stromwandler Talema stellen Spitzenkomponenten mit einem ausgezeichneten Preis-/Leistungsverhältnis dar. Die Transformatoren sind für das Einlöten in die Leiterplatte entworfen. In unserem Angebot finden Sie mehrere Typen bis zu einem max. Strom von 100A. Zurzeit können wir Ihnen Typ AC 1050 auch aus den Lagervorräten des Herstellers (ca. 8000 Stk.) mit einer Lieferzeit von 1-2 Wochen (die normale Lieferzeit beträgt 20 Wochen) anbieten.. Detaillierte Informationen liefern Ihnen die Datenblätter bei den einzelnen Typen.

Bei Interesse kontaktieren Sie uns bitte unter der Adresse info@soselectronic.de.

Vorteile/Eigenschaften:

  • einfache Messung mit galvanischer Trennung
  • hohe Empfindlichkeit
  • kein Einfluss auf den Messkreis
  • lange Lebensdauer
  • Beständigkeit gegen anspruchsvolle Bedingungen
  • preiswerte Lösung

Verpassen Sie solche Artikel nicht!

Gefallen Ihnen unsere Artikel? Verpassen Sie jetzt keine mehr! Sie müssen sich um nichts kümmern, wir arrangieren die Lieferung an Sie.


Ergänzende Produkte

Bild Typ / Art / Beschreibung Best. Nr. Hersteller lagernd Werkslager Preis / Stück ohne MwSt
AC 1015 (AC1015) TALEMA AC 1015 (AC1015)

Current Transformer ID9,5mm 15A 1000:1

Mehr Informationen: ac1015.pdf

Stromwandler

80210
S

TALEMA

lagernd 642 Stck.
Auf Lager 1062 Stck.
Davon Reservierung für Kunden 420 Stck.
Zur Zeit verfügbar 642 Stck.
Wenn Sie an einer größeren Stückzahl interessiert sind als es im Lager zur Verfügung steht, kontaktieren Sie unsere Verkaufsassistenten oder klicken Sie auf Angebot einholen.
(29.09.2017: 791 Stck.)
-

1 Stck+ 2,19 €

5 Stck+ 2,03 €

20 Stck+ 1,85 €

100 Stck+ 1,62 €

  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
AC 1050 (AC-1050) TALEMA AC 1050 (AC-1050)

Current transformer ID14,6mm 50A 1000:1

Mehr Informationen: AC1050.pdf

Stromwandler

87010
S

TALEMA

lagernd 86 Stck.
-

1 Stck+ 3,46 €

5 Stck+ 3,13 €

20 Stck+ 2,92 €

60 Stck+ 2,62 €

  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
ASM-010 TALEMA ASM-010

Current Transformer ID5,0mm 1-10A

Mehr Informationen: asm_06_06.pdf

Stromwandler

7705
S

TALEMA

lagernd 266 Stck.
-

1 Stck+ 2,10 €

2 Stck+ 2,04 €

5 Stck+ 1,95 €

10 Stck+ 1,84 €

50 Stck+ 1,61 €

  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
ASM-050 TALEMA ASM-050

Current Transformer ID8,0mm 5-50A

Mehr Informationen: asm_06_06.pdf

Stromwandler

9337
O

TALEMA

Auf Anfrage
-
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
ASM-100 TALEMA ASM-100

Current Transformer ID8,0mm 5-100A

Mehr Informationen: asm_06_06.pdf

Stromwandler

9181
O

TALEMA

Auf Anfrage
-
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

AC 1015 (AC1015) TALEMA
AC 1015 (AC1015)

Current Transformer ID9,5mm 15A 1000:1

Stromwandler

Bestellnummer: 80210
Hersteller: TALEMA
lagernd 642 Stck.
(29.09.2017: 791 Stck.)
1 Stck+
5 Stck+
20 Stck+
100 Stck+
2,19 €
2,03 €
1,85 €
1,62 €
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

AC 1050 (AC-1050) TALEMA
AC 1050 (AC-1050)

Current transformer ID14,6mm 50A 1000:1

Stromwandler

Bestellnummer: 87010
Hersteller: TALEMA
lagernd 86 Stck.
1 Stck+
5 Stck+
20 Stck+
60 Stck+
3,46 €
3,13 €
2,92 €
2,62 €
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

ASM-010 TALEMA
ASM-010

Current Transformer ID5,0mm 1-10A

Stromwandler

Bestellnummer: 7705
Hersteller: TALEMA
lagernd 266 Stck.
1 Stck+
2 Stck+
5 Stck+
10 Stck+
50 Stck+
2,10 €
2,04 €
1,95 €
1,84 €
1,61 €
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

ASM-050 TALEMA
ASM-050

Current Transformer ID8,0mm 5-50A

Stromwandler

Bestellnummer: 9337
Hersteller: TALEMA
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

ASM-100 TALEMA
ASM-100

Current Transformer ID8,0mm 5-100A

Stromwandler

Bestellnummer: 9181
Hersteller: TALEMA
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
