Wie wäre es mit einem Reedkontakt?

Reedkontakte zeichnen sich durch eine Vielzahl von Eigenschaften aus, mit denen sie die Standard-Schaltertechnologien deutlich übertreffen. Zudem zählen die Komponenten von dem Unternehmen Meder electronic zu den Spitzenprodukten in diesem Segment.

Dies ist ein 31.08.2012 veröffentlichter Archiv-Artikel. Manche Informationen sind unter Umständen nicht mehr aktuell und entsprechen nicht mehr dem neuesten Stand. Bitte kontaktieren Sie uns bei Interesse.

Ein Reedkontakt arbeitet nach dem Prinzip der Verformung magnetisch leitender Zungen im Magnetfeld. Man kann sagen, dass die meisten herausragenden Eigenschaften von Reedkontakten auf der Tatsache basieren, dass die Kontakte an sich klein, leicht und nur wenige Hundertstel Millimeter voneinander entfernt sind (bei kleinen Ausführungen). Zugleich sind sie hermetisch dicht in einer Glaskapsel verschlossen, mit Vakuum oder häufiger gefüllt mit einem Inertgas. Dank dieser Bauweise zeichnen sich die Reedkontakte von Meder electronic (und aus denen hergestellte Reedrelais und Reedsensoren) vor allem durch folgende Eigenschaften aus:

● Fähigkeit zum Schalten von Spannungen bis 10 000 Volt (gängige Typen bis ca. 350 V)

Wie wäre es mit einem Reedkontakt?
● Fähigkeit zum Schalten oder Transportieren von extrem kleinen Signalen (10 nV)
● sehr kurze Schaltzeit (einige Hundert µs)
● Fähigkeit zum Schalten oder Transportieren von extrem kleinen Strömen (Femtoampere)
● sie verfügen über sehr geringe eigene Kapazität, deshalb können sie auch HF-Signale bis 7 GHz ohne nennenswerte Verluste transportieren
● Isolationswiderstand zwischen den Kontakten bis 1015 Ohm
● langfristig stabiler und niedriger Kontaktwiderstand (50 Milliohm)
● Fähigkeit, auch im bistabilen Modus zu arbeiten
● Fähigkeit, in einem extremen Temperaturbereich zu arbeiten (-55 bis +200 °C)
● zuverlässig auch in sehr anspruchsvollen staubigen, feuchten oder korrosiven Bedingungen
● zuverlässig auch in vibrierenden Geräten (bis 2000 Hz)
● Lange Lebensdauer. Beim Schalten von 5V/10 mA arbeitet zuverlässig bis 1010 Zyklen.

Den Reedkontakt kann man als einen "Sensor" bezeichnen, der durch das Magnetfeld gesteuert wird, am häufigsten durch einen Permanentmagneten oder eine Spule, wodurch ein Reedrelais gebildet wird. Komponenten mit Reedkontakten lassen sich in drei Hauptgruppen unterteilen – Reedkontakte, Reedsensoren und Reedrelais. Bloße Reedkontakte, die auf eine Leiterplatte gelötet sind, können für viele Anwendungen nützlich sein wie Positionskontrolle (z. B. Schließen von Türen, Endlagen verschiedener Mechanismen), Zählen von Waren usw. Im Hinblick auf die Montage und den mechanischen Schutz eignen sich in der Praxis jedoch meist die Reed-Sensoren, die auf die Anforderungen der jeweiligen Anwendung abgestimmt sind. Reedrelais bieten alle der oben aufgeführten Eigenschaften von Reedkontakten und stellen deshalb die ideale Wahl z. B. in der Messtechnik, HF / Audio / Video und anderen Geräten mit kleinen Signalen, beim Schalten von Hochspannungen und in vielen anderen Anwendungen dar. Die kleinen Abmessungen, sehr geringe Leistungsaufnahme gängiger Relais (ca. 50-125 mW), absolute Zuverlässigkeit und der relativ niedrige Preis stellen weitere Argumente für den Einsatz von Meder-Komponenten dar.
Viele hilfreiche Informationen finden Sie in den Dokumenten „The Basic Reed Switch“, „Reedswitch used with permanent magnet“, „Reed Switch used as Reed Relay“ und „Parameters_of_Reed_Switch“.

Ausgewählte Modelle sind direkt ab unserem Lager erhältlich, auf Anfrage können wir Ihnen auch jedes beliebige andere Modell aus dem Portfolio von Meder electronic beschaffen.
Bei Interesse kontaktieren Sie uns bitte unter der Adresse info@soselectronic.de.

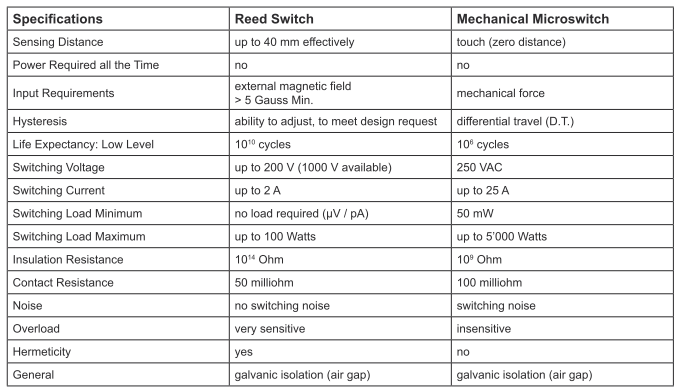

Vergleich eines Reedschalters mit einem mechanischen Schalter

Wie wäre es mit einem Reedkontakt?
