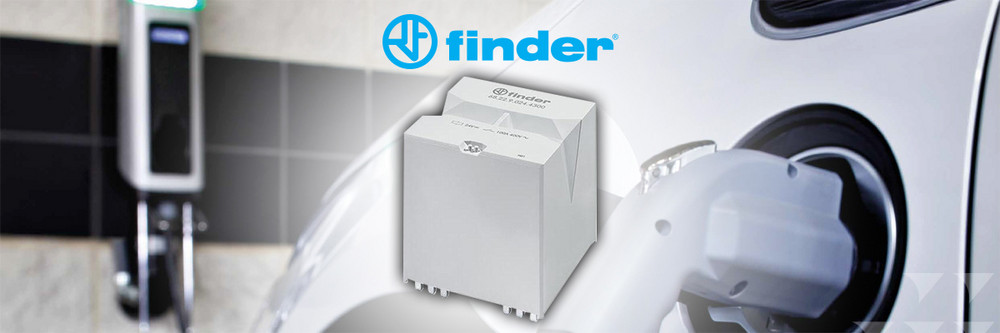

100 Ampere mit dem Hochleistungs-Printrelais 68.22 von Finder schalten

Für Anwendungen wie Ladestationen oder Fälle, in denen eine hohe Leistung gefragt ist, können Sie sich auf das Relais von Finder verlassen. Die Relais´der Serie 68.22 können 100 Ampere bei 400 V AC schalten, haben Printkontakte, eine Spule für 12 oder 24 V DC und sind direkt ab Lager lieferbar. Pavol Buhla, Produktspezialist bei SOS electronic, hat den Artikel über Relais´ von Finder der Serie 68.22 erstellt.

Hohe Ströme mit Printrelais´schalten

Es ist nicht üblich, dass Ströme in elektronischen Schaltungen mit einem Niveau von 100 Ampere fließen, und auch auf Leiterplatten ist dies durchaus unüblich. Doch Zeiten und Anforderungen ändern sich, und deshalb hat Finder eine neue Serie von Leistungsrelais´ entwickelt.

Eine einfache Kontaktschaltung reicht jetzt nicht mehr aus. Die Hauptänderung besteht darin, dass das Schalten das Ergebnis aus der Verarbeitung verschiedener Signale von vielen Sensoren ist, die durch den Prozessor verarbeitet werden. Am einfachsten lässt sich ein solches intelligentes Modul auf einer Leiterplatte realisieren. Die Lösung stammt aus der Leistungsrelais-Serie 68.22 von Finder mit zwei Schaltkontakten, die bis zu 100 Ampere verarbeiten können.

100 Ampere mit dem Hochleistungs-Printrelais 68.22 von Finder schalten

Diese  Relais´ der Serie 68.22 von Finder sind die einzigen Relais´ in unserem Lagersortiment, die bis zu 100 Ampere bei 400 V AC schalten können und auf die Leiterplattenmontage ausgelegt sind. Wir führen eine 12 V DC Version 68.22.9.012.4300 sowie eine 24 V DC Version 68.22.9.024.4300 auf Lager.

Die häufigsten Anwendungen für Relais´ der Finder-Serie 68.22:

  • Ladestationen für Elektroautos
  • Wechselrichter
  • Batterie Ladegeräte
  • Hochleistungsanwendungen

Apropos Ladestationen: Relais´ dieser Serie eignen sich für 3-phasiges Laden mit bis zu 55 kW. Die Nennbetriebsspannung beträgt 400 V AC, maximal 690 V AC. Die maximale Schaltleistung (Typ AC1) beträgt bis zu 40.000 VA pro Kontakt.

100 Ampere mit dem Hochleistungs-Printrelais 68.22 von Finder schalten

Merkmale und Vorteile der Relais- Serie 68.22 von Finder:



●     Hochleistung-printrelais

●     Zwei Schaltkontakte (2 NO)

●     Nennschaltstrom – 100 Ampere

●     Maximaler Schaltstrom (1 ms) – 300 Ampere

●     Nennleistung – 40 kVA

●     Spulenspannung – 12 oder 24 V DC

●     Elektrische Lebensdauer bei 100 Ampere – 30.000 Zyklen

●      Abmessungen 52,5 mm x 52,5 mm x 57,5 mm

●     Betriebstemperaturbereich -40+70°C (bis zu 80°C im Energiesparmodus)

68.22.9.024.4300
68.22.9.024.4300
Industrierelais
Power Relay 24VDC 2a 100A 400VAC 200Ohm AgSnO2 PCB
Best. Nr.: 373560
FINDER
1 Stck+
46,53 €
10 Stck+
38,78 €
Ich bestelle:
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen
68.22.9.012.4300
68.22.9.012.4300
Industrierelais
Power Relay 12VDC 2a 100A 400VAC 50Ohm AgSnO2 PCB
Best. Nr.: 373552
FINDER
1 Stck+
46,53 €
10 Stck+
38,78 €
Ich bestelle:
  • in den Warenkorb legen
  • Preisanfrage
  • Zu Favoriten hinzufügen
  • Zu Watchdog hinzufügen
  • Artikel zum Vergleichen hinzufügen

Weitere technische Informationen zu den Leistungsrelais´ der Serie 68.22 von Finder finden Sie im Datenblatt auf unserer Webseite.
